高精度活塞式計量頭是一種可以處理各種類型膠水的多用途計量系統，可以處理不同的單雙組份膠水，像膠水，環氧樹脂，聚氨酯，以及高粘度高填料的膏體。

高精度活塞式計量頭是通過測量體質來控制膠水比例，適用于處理單、雙組份材料。根據所需的注膠量以及混合比例，選擇精確尺寸和體積的計量缸。當雙組

份材料給料時，通過計量缸的精確推送行程，在整個出膠過程中保持恒定的膠水比例。雙組份材料同時通過靜態混合管，在靜態混合管里充分混合，因此在出

口處雙組份材料已經充分混合均勻。氣缸每次運動時，在密封圈和氣缸內壁間有特殊的液體進行清洗，消除了材料中的殘余物，可以減少了機械零件的磨損，

同時又隔絕空氣，因此不受空氣中水分的影響。

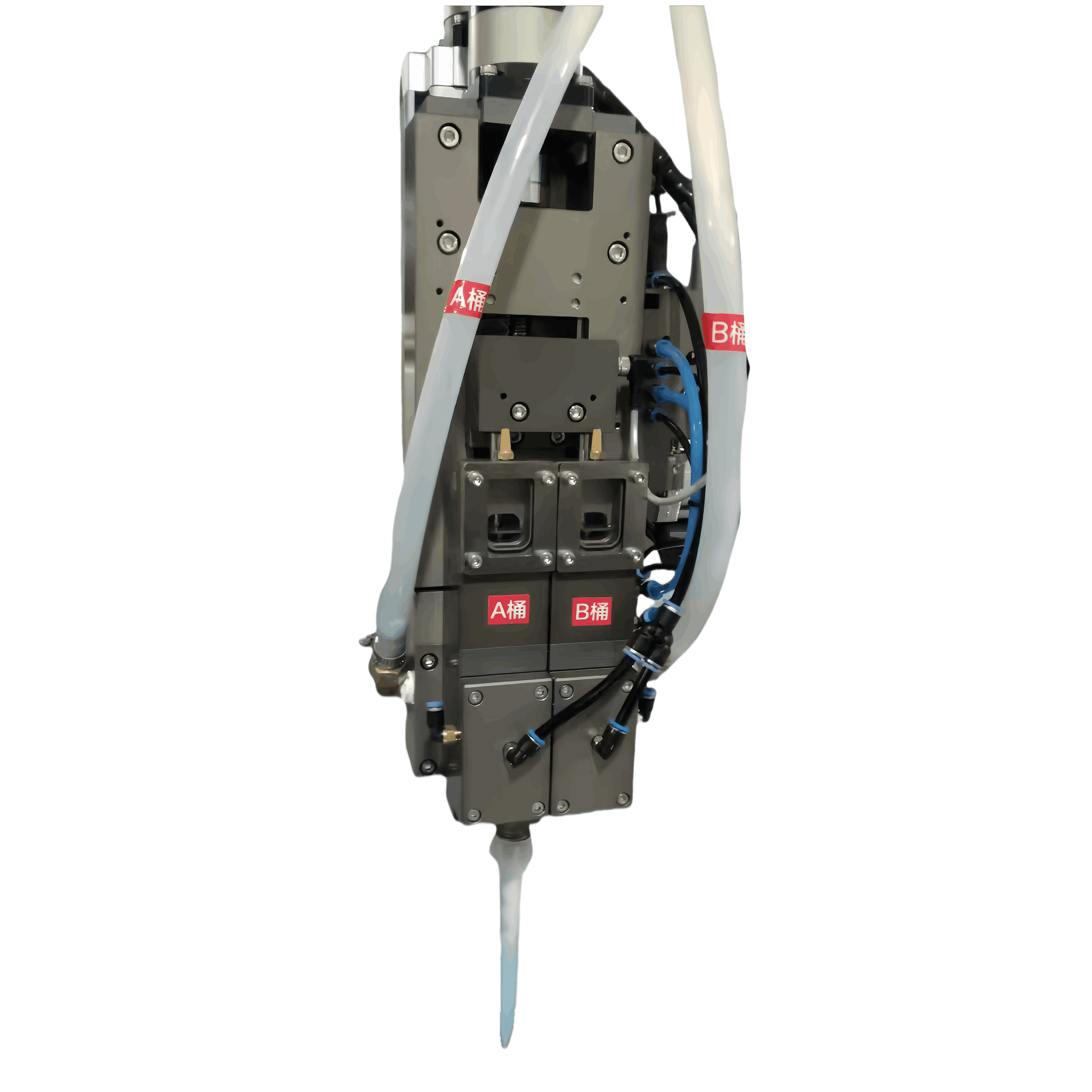

               1． 計量頭分為步進驅動單元，活塞計量單元，進出料閥門，出料嘴，檢測傳感器，電磁閥組等組件。

               2． A,B 膠水通過管道進入到計量頭內部，AB 膠水在計量頭內部是不接觸的，以 A 組分為例，膠水通過進料閥門被壓入到活塞缸內，通過膠水自身的壓力將

              活塞缸內的活塞桿頂起，活塞桿到達驅動單元上的活塞壓塊位置時，活塞桿壓塊上的接近傳感器會檢測到活塞桿到位，此時系統會得到傳感器信號，提示 A組

              分的膠水已經按照設定的值到達指定活塞桿高度。B 組分也是同樣的原理。

               3． 當 A,B 缸套里的膠水各自滿足設定需求，系統及提示可以進行注膠動作，此時驅動單元會根據設定好的運行速度和運行距離進行壓膠運動，此時活塞桿壓

              塊就會帶動活塞桿往下運動，此時進料閥關閉，出料閥打開，膠水 A,B 組分膠水就會被從出膠嘴處擠出，出膠嘴處可以安裝靜態混合管，A,B 組分膠水此時可

              以在靜態混合管內進行混合，通過靜態混合管的混合效果，雙組分膠水達到均勻的混合效果，固化特性得以實現。

              4． AB 組分膠水對應的計量頭缸套是根據膠水的技術參數里的重量比或者體積比來實現定比例的，缸套內孔尺寸的加工精度是模具的精度要求，因此此種定比

              例方式非常精確， 因此才有高精度的特性，混合比達到 3%，計量精度是通過步進電機來完成的，因此計量精度達到 2%。
